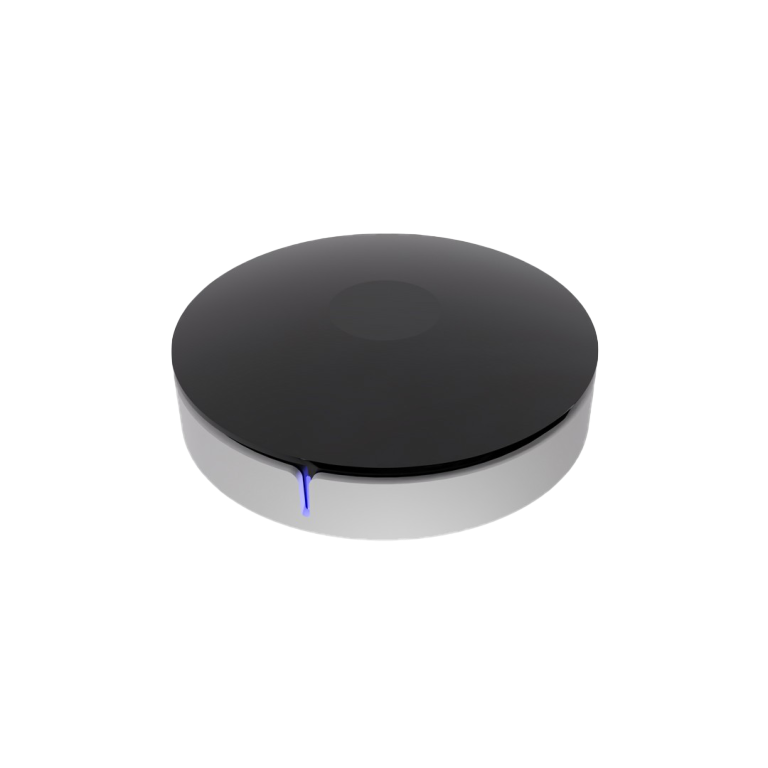

1. Tổng quát về bộ điều khiển hồng ngoại IR
Mã sản phẩm: LM-IRZ\2.1
Bộ điều khiển hồng ngoại IR là thiết bị của Lumi giúp khách hàng thay vì sử dụng trực tiếp điều khiển hồng ngoại (của tivi, quạt, điều hòa…) để điều khiển thiết bị thì có thể thực hiện điều khiển các thiết bị trên thông qua ứng dụng trên điện thoại.
2. Thông số kỹ thuật remote hồng ngoại
| Nguồn cấp | 5V DC/ 1A |
| Nhiệt độ hoạt động | 0℃ – 50℃ |
| Truyền thông | BLE |
| Công suất phát Zigbee | 10 dbm |
| Kích thước (Φ x C) | 70 x 21 mm |
| Khối lượng | 66.5 gram |
3. Lắp đặt thiết bị
Bước 1: Cấp nguồn thiết bị
- Sử dụng bộ biến đổi nguồn đi kèm để cấp nguồn cho thiết bị.

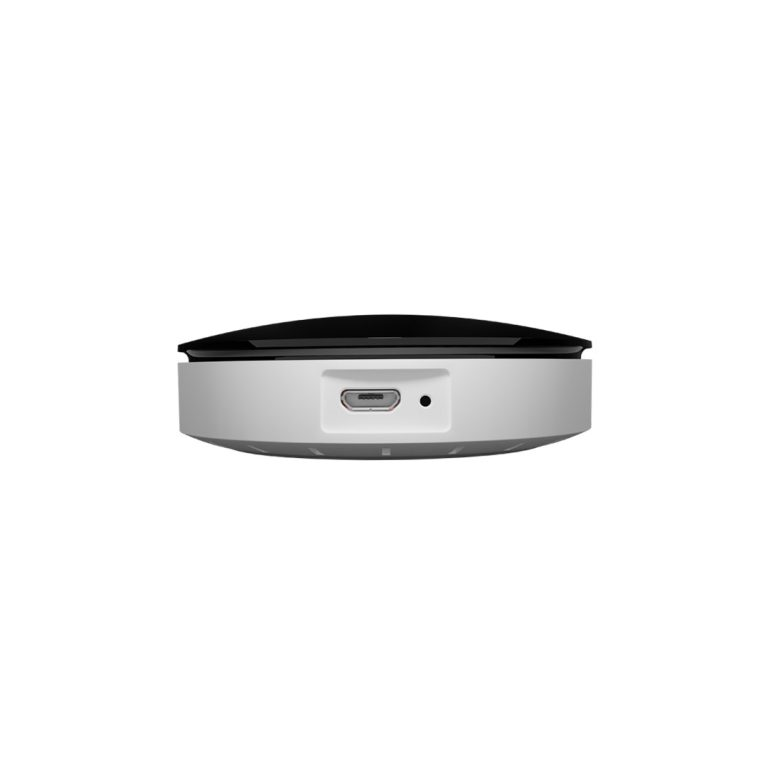

- Thiết bị được thiết kế với 2 vị trí có thể cắm nguồn: mặt dưới hoặc mặt cạnh của thiết bị.
- Sau khi được cấp nguồn, đèn chỉ thị trên thiết bị nháy đỏ 3 lần sau đó sáng đỏ.
Bước 2: Lắp đặt thiết bị
Thiết bị LM-IRZ được thiết kế với 2 tùy chọn:

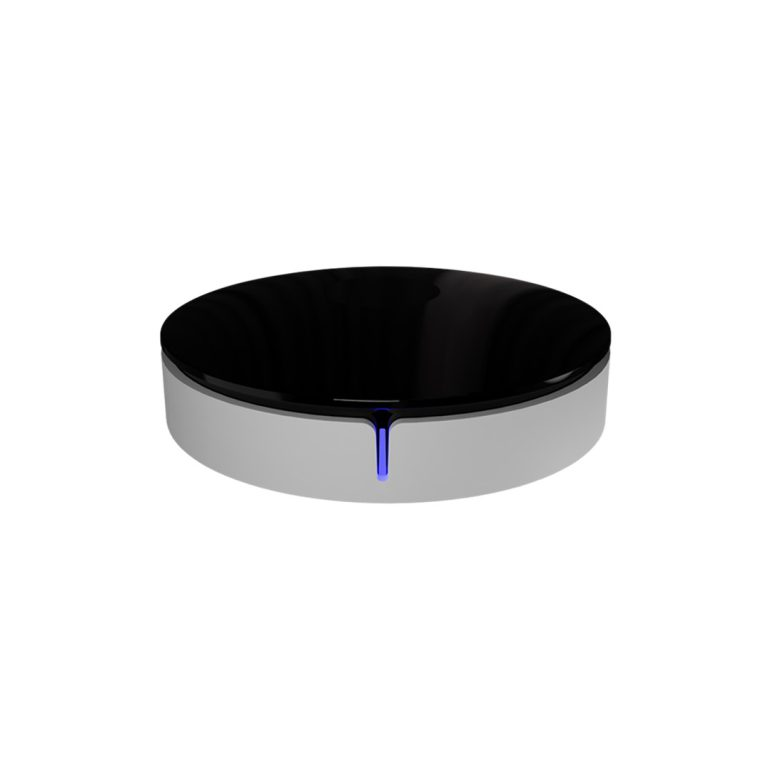

- Để trên bàn, trên mặt phẳng gần mắt thu hồng ngoại và các thiết bị muốn điều khiển.

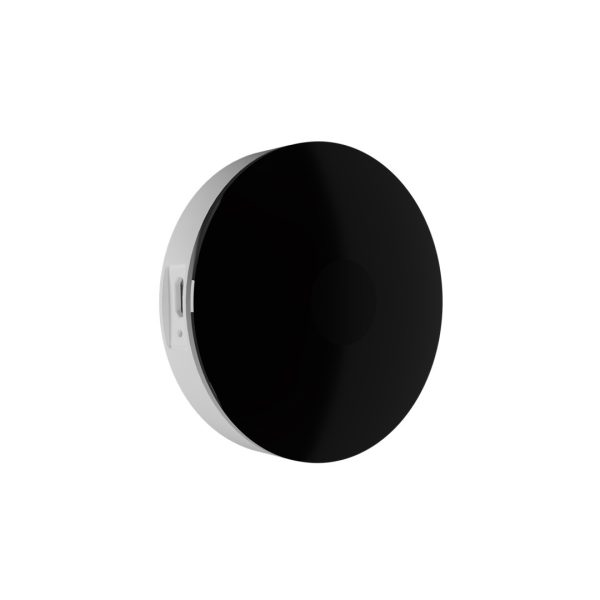

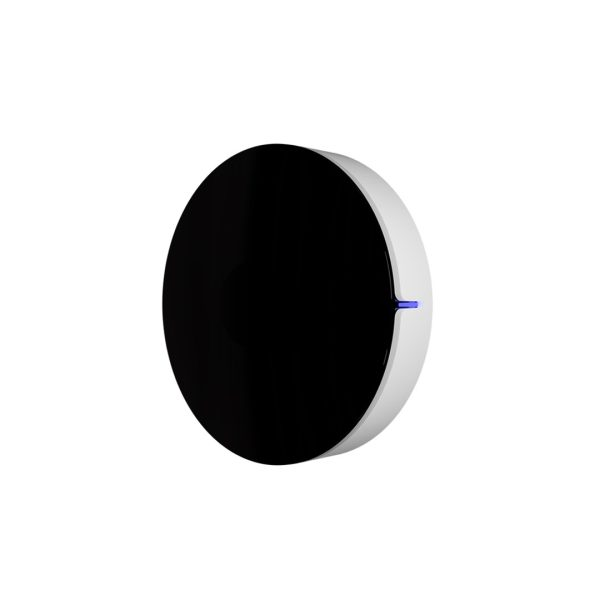

- Gắn trên tường bằng cách cố định vít nở cấp kèm theo lên mặt tường sau đó gắn thiết bị LM-IRZ 2.1 lên sao cho hộc vít ở mặt sau thiết bị khớp vào đầu vít nở.
Lưu ý: Khoảng cách lắp từ bộ điều khiển các thiết bị phải gần hơn 5m.
4. Cài đặt thiết bị trên ứng dụng Lumi Life
4.1. Cho thiết bị gia nhập mạng
- Để cài đặt bộ điều khiển hồng ngoại bằng ứng dụng trên điện thoại người dùng cần có bộ điều khiển trung tâm HC và đã tạo nhà trên hệ thống.
- Người dùng đăng nhập vào app Lumi Life => chọn cài đặt => chọn cài đặt thiết bị => chọn HC => Zigbee => cho thiết bị gia nhập mạng.
- Quan sát đèn chỉ thị trên thiết bị, gia nhập mạng thành công led chỉ thị nháy hồng 3 lần chu kỳ 1 lần/1s.
- Trường hợp thiết bị không gia nhập mạng có thể công tắc đã được cấu hình, người dùng thực hiện reset thiết bị để quay về chế độ gia nhập mạng.
- Khi gia nhập mạng thành công, bộ hồng ngoại IR 2.1 sẽ hiển thị có 2 loại điều khiển như hình sau:
- Loại 1: Điều khiển học lệnh từ điều khiển cầm tay để điều khiển thiết bị.
- Loại 2: Điều khiển sử dụng lệnh thư viện có sẵn trên server của Lumi.
4.2. Cài đặt loại điều khiển sử dụng thư viện
Bước 1: Chọn loại điều khiển
Người dùng lựa chọn loại điều khiển có sẵn thư viện => Chọn “Thêm remote” để thêm loại điều khiển muốn dùng.
Bước 2: Chọn thương hiệu tương ứng đối với điều khiển lệnh có sẵn
Người dùng chọn loại điều khiển muốn dùng.
Đối với điều khiển lệnh có sẵn, Lumi hỗ trợ 4 loại là: Tivi (TV), Quạt (Fan), Điều hòa (AC), Đầu kỹ thuật số (Set top box).
Bước 3: Kiểm tra lệnh của thư viện với thiết bị thực tế
Chọn thương hiệu loại thiết bị đã chọn ở bước 2.
Bước 4: Thử điều khiển
- Thử điều khiển bằng các lệnh hiển thị trên màn hình để kiểm tra có điều khiển được thiết bị không.
- Nếu điều khiển được thiết bị thì người dùng chọn “Có”, tiến hành đặt tên cho điều khiển và cho điều khiển vào phòng lắp đặt IR.
- Nếu không nhận được tín hiệu thì ấn “Không” để tiếp tục thử loại khác.
Lưu ý:
- Người dùng vui lòng thử từng mã lệnh để tìm ra loại có thể điều khiển được thiết bị.
- Nếu không có mã lệnh tương thích thì quý khách vui lòng sử dụng loại điều khiển học lệnh hoặc gửi điều khiển về bộ phận bảo hành của Lumi update thư viện.
4.3. Cài đặt loại điều khiển học lệnh từ điều khiển cầm tay
Bước 1: Tạo Remote học lệnh (Loại 1)
- Người dùng chọn loại điều khiển học lệnh.
- Đối với loại điều khiển học lệnh hỗ trợ 3 loại thiết bị: Tivi, Điều hòa và Quạt.
Bước 2: Cho thiết bị vào chế độ học lệnh
- Điều khiển mới tạo sẽ hiển thị ở tab IR.
- Nhấn vào icon điều khiển vừa tạo, giao diện điều khiển hiện ra người dùng tiến hành học lệnh.
Bước 3: Học lệnh từ các nút của Remote
- Học lệnh cho điều khiển.
- Mặc định ban đầu các biểu tượng đều ẩn hoặc chưa có thông tin lệnh điều khiển, người dùng ấn vào các biểu tượng lệnh trên điều khiển để tiến hành học lệnh.
- Chọn “Học lệnh” trên màn hình sẽ hiển thị trạng thái đang học lệnh.
- Người dùng cầm điều khiển của thiết bị hướng về phía bộ hồng ngoại IR và nhấn nút lệnh cần học.
- Trong quá trình học lệnh, người dùng có thể nhấn “Hủy” để hủy bỏ trạng thái học lệnh của IR.
- Sau khi học lệnh xong, biểu tượng vừa được học lệnh sẽ sáng lên cho phép quý khách ấn vào để điều khiển thiết bị.
Bước 4: Đặt tên điều khiển và cho điều khiển vào phòng lắp đặt IR.
Kích hoạt lệnh hồng ngoại từ ứng dụng Lumi Life
Để điều khiển thiết bị, người dùng nhấn trực tiếp vào biểu tượng lệnh tương ứng trên ứng dụng, lúc này đèn chỉ thị trên bộ điều khiển hồng ngoại sẽ nháy xanh 2 lần báo hiệu đã gửi lệnh điều khiển thành công.
Lưu ý:
- Đối với loại remote cần phải học lệnh thì nút trên App phải được học lệnh rồi thì mới có thể kích hoạt thiết bị.
- Khi điều khiển thiết bị, icon điều khiển sẽ không thay đổi trạng thái trên ứng dụng.
Xóa lệnh đã học cho điều khiển
- Chỉ áp dụng đối với loại điều khiển học lệnh.
- Người dùng nhấn giữ lệnh biểu tượng lệnh cần xóa => chọn “Xóa lệnh” để tiến hành xóa lệnh hoặc chọn “Hủy” để hủy lựa chọn, sau đó quay về màn hình điều khiển.
Ngoài ra người dùng có thể cài đặt thiết bị với các chức năng nâng cao như:
5. Reset thiết bị
Người dùng ấn giữ nút Config trong 5s (nút nhựa tròn ở mặt dưới) cho đến khi đèn chỉ thị sáng hồng thì thả tay, thiết bị rời mạng và reset. Thiết bị reset thành công quay lại trạng thái ban đầu.
6. Bộ sản phẩm đóng gói
Hộp đóng gói sản phẩm bao gồm: 1 bộ điều khiển hồng ngoại, 1 bộ hướng dẫn sử dụng, 1 bộ adapter 5V/1A, 1 bộ ốc vít lắp đặt.
