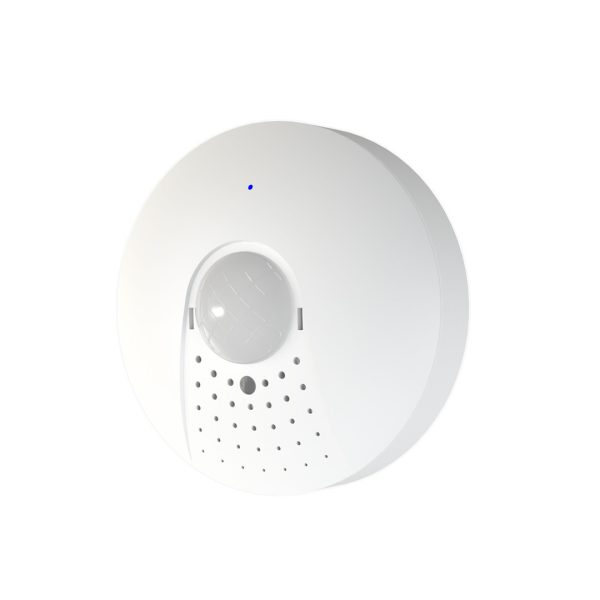

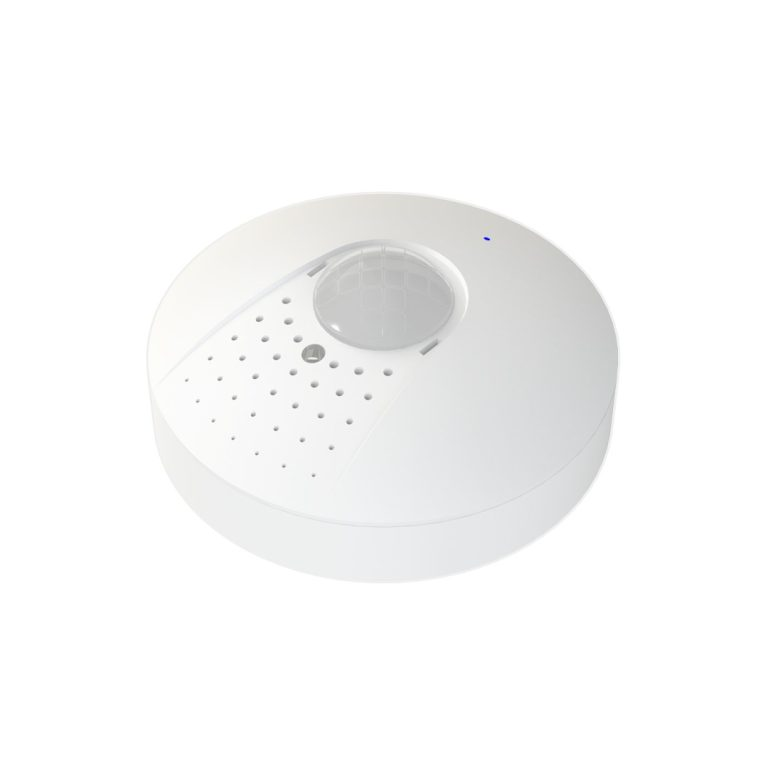

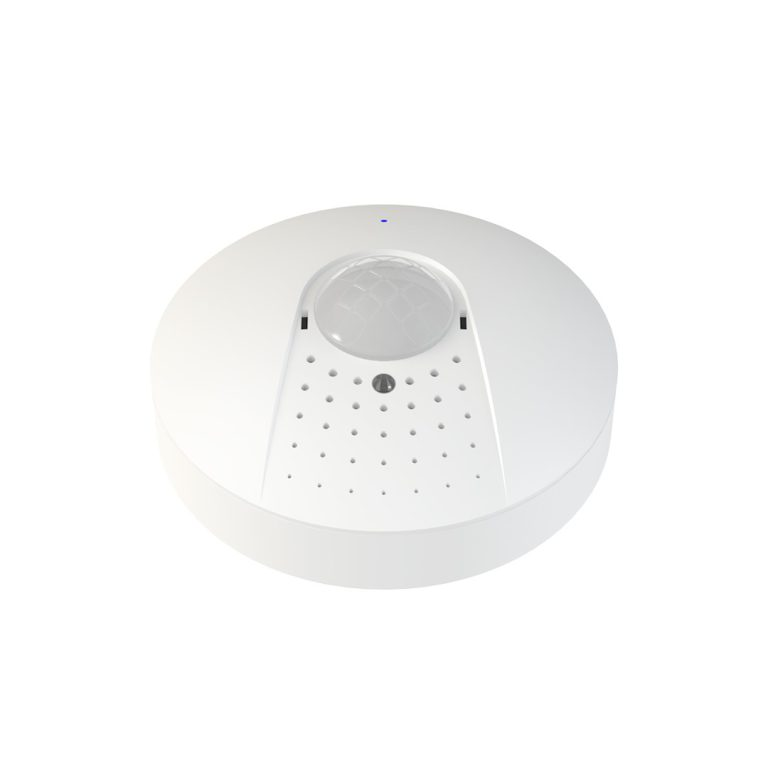

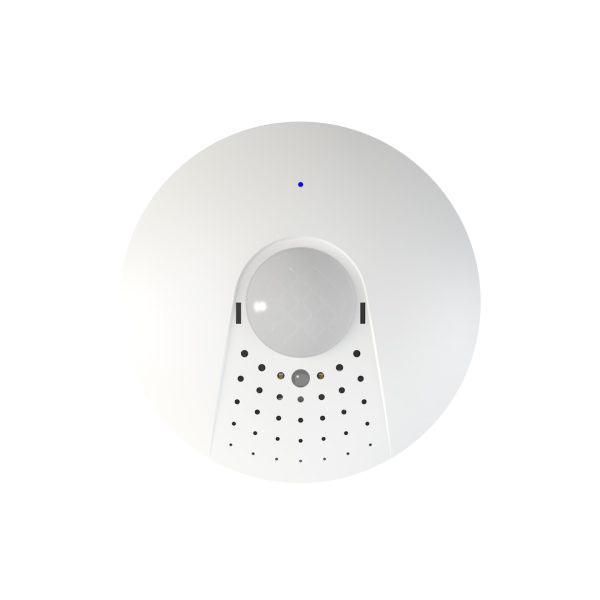

I. Bản dùng PIN
- Kết nối không dây: BLE Mesh
- Phát hiện chuyển động
- Đo cường độ ánh sáng của môi trường xung quanh
- Đo mức nhiệt độ, độ ẩm của môi trường xung quanh
- Cập nhật thường xuyên mức pin của thiết bị lên App Lumi Life
- Có thể thay đổi độ nhạy/độ trễ của cảm biến
- Các thành phần của cảm biến có thể làm đầu vào cho Rule (Tùy biến theo nhu cầu người sử dụng)
1. Thông số kỹ thuật
| Điện áp hoạt động | x3 Pin AAA |
| Kích thước (Bán kinh x C) | 70 x 35mm |
| Truyền thông | BLE Mesh |
| Công suất phát | 10 dbm |
| Góc quét cảm biến | 90 độ |
| Khoảng cách phát hiện chuyển động | 6m |
| Dải đo ánh sáng | 0 -> 10.000 lux |
| Khối lượng | 90 gram |
| Nhiệt độ hoạt động | 0 -> 50 độ C |
2. Cài đặt điều khiển thiết bị
Cấp nguồn cho thiết bị
Để cấp nguồn cho thiết bị (thiết bị chưa được lắp pin hoặc cần thay pin mới) người dùng cần thực hiện thao tác mở nắp sản phẩm và lắp pin cấp nguồn cho sản phẩm theo các bước như sau:

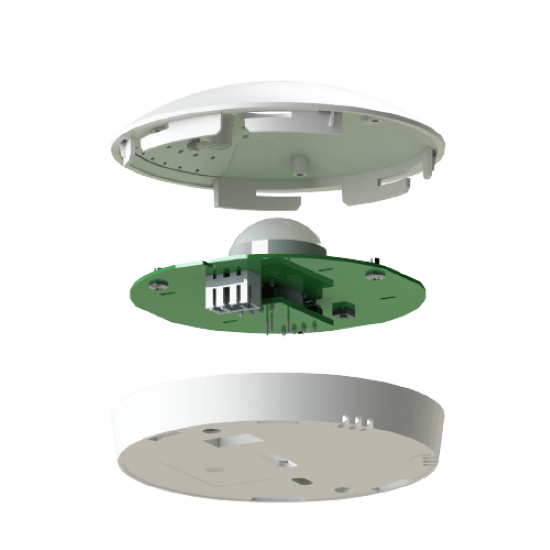

- Xoay mặt trước ngược chiều kim đồng hồ để mở sản phẩm.
- Lắp pin được cấp kèm vào khay đựng pin trên thiết bị.
Sau khi được cấp nguồn thành công. Ta theo dõi đèn Led ở trên vỏ thiết bị. Nếu thiết bị chưa cấu hình vào mạng – Led nháy đỏ 3 lần, còn nếu thiết bị đã được cấu hình vào mạng – Led nháy hồng 3 lần.Mở mặt sau của thiết bị
NOTE: Nếu như có cảm biến nào trên thiết bị bị lỗi thi đèn Led cũng sẽ hiển thị để thông báo:
- Cảm biến ánh sáng lỗi: Led sáng đỏ trong 2 giây
- Cảm biến nhiệt độ/độ ẩm lỗi: Led sáng xanh trong 2 giây
- Tất cả cảm biến môi trường bị lỗi: Led sáng hồng trong 2 giây
Cho thiết bị gia nhập mạng
- Người dùng đăng nhập vào app Lumi Life => chọn cài đặt => chọn cài đặt thiết bị => chọn HC => BLE => cho thiết bị gia nhập mạng.
NOTE Trong 1 phút mà thiết bị không tìm được mạng thiết bị sẽ nháy đỏ 3 lần.
Điều khiển thiết bị trên ứng dụng Lumi Life
Sau khi thiết bị gia nhập mạng thành công, ta sẽ có 5 icon thể hiện cho thiết bị ở trên App Lumi Life bao gồm:
- Chuyển động
- Ánh sáng
- Nhiệt độ
- Độ ẩm
- Mức % pin
Cập nhật phát hiện chuyển động
Khi phát hiện có chuyển động:
- Nếu thiết bị đã được cấu hình vào mạng:
Pin < 20%: Led nháy xanh 5 lần
Pin > 20%: Led nháy xanh 1 lần – phát hiện có chuyển động liên tục. Nháy xanh 2 lần – khi cảm biến đang từ trạng thái không chuyển động -> có chuyển động.
- Nếu thiết bị chưa được cấu hình vào mạng:
Pin < 20%: Led nháy đỏ 5 lần
Pin > 20%: Led nháy đỏ 1 lần – phát hiện có chuyển động liên tục. Nháy đỏ 2 lần – khi cảm biến đang từ trạng thái không chuyển động -> có chuyển động.
Cập nhật thông tin môi trường
- Cảm biến ánh sáng: Cứ 30 giây thiết bị sẽ thức dậy và đo cường độ ánh sáng xung quanh, nếu có sự thay đổi lớn hơn hoặc nhỏ hơn 10 lux thì sẽ gửi thông tin mới lên cho HC.
- Cảm biến nhiệt độ: Nhiệt cứ thay đổi 1 độ C thì thiết bị sẽ gửi lên HC.
- Cảm biến độ ẩm: Độ ẩm cứ thay đổi 5% thì thiết bị sẽ gửi lên HC.
Ngoài ra mặc định cứ 30p là thiết bị sẽ gửi toàn bộ thông tin môi trường lên. Nếu như người dùng muốn lấy luôn mọi thông tin của cảm biến tại thời điểm đó thì có thể nhấn 1 lần nút Config (Với điều kiện thiết bị đang ở trong mạng)
Sau khi ấn nút Config:
- Nếu thiết bị đã được cấu hình vào mạng:
Pin < 20%: Led nháy xanh 5 lần.
Pin > 20%: Led nháy xanh 1 lần.
- Nếu thiết bị chưa được cấu hình vào mạng:
Pin < 20%: Led nháy đỏ 5 lần.
Pin > 20%: Led nháy đỏ 1 lần.
Reset thiết bị
Nếu không quét được thiết bị vào mạng người dùng nên thử tiến hành reset thiết bị. Để reset thiết bị, ta thực hiện những bước như sau. Đầu tiên ta cần mở vỏ ở mặt sau của sản phẩm, sau đó nhấn giữ nút Config trong vòng 5 giây đến khi Led sáng hồng thì thả tay.
Mở mặt sau của thiết bị
Nhấn giữ nút config trong 5 giây
Khi thiết bị được reset (hoặc tự xóa khỏi mạng) thành công thì đèn Led trên vỏ thiết bị sẽ nháy hồng 2 lần.
Led trên vỏ thiết bị nháy hồng 2 lần thông báo reset thành công
3. Cài đặt các chế độ hoạt động & chức năng nâng cao cho sản phẩm
Cấu hình điều khiển trực tiếp thiết bị khác (Binding Group)
- Một trong những ứng dụng phổ biến nhất của cảm biến chuyển động đó là khi phát hiện chuyển động – bật điện, khi hết chuyển động – tắt điện (Ứng dụng ở vị trí hiên nhà, nhà vệ sinh…).
- Thông thường ta có thể tạo rule cho những ứng dụng này, tuy nhiên để tối giản cho hoạt động rule trên HC đồng thời với những ứng dụng đơn giản như này, thiết bị vẫn có thể tự động hoạt động mà không cần tới HC.
- Vậy nên Lumi đã phát triển thêm tính năng Binding (Nhóm trực tiếp dưới thiết bị), với chức năng này sau khi cảm biến gia nhập mạng thành công sẽ có thể gửi trực tiếp trạng thái của cảm biến tới các dòng thiết bị
- Cảm biến điều khiển công tắc, module thông qua Rule của HC
- Cơ chế hoạt động của nhóm Binding
NOTE
- Cảm biến chỉ có một vai trò duy nhất trong nhóm Binding đó là thiết bị khởi tạo – Init.
- Chỉ nên cấu hình tối đa là 5 thiết bị trong một nhóm Binding.
- Tại một thời điểm chỉ nên cấu hình Binding cho một cảm biến chuyển động, sau khi cấu hình xong cần phải thoát khỏi chế độ cấu hình Binding, để tránh bị cấu hình nhầm các thiết bị của nhóm Binding khác.
- Xóa nhóm: Để xóa nhóm ta chỉ cần bấm 10 lần nút Config ở trên cảm biến, nếu như cảm biến chưa có nhóm Binding nào thì sẽ tiếp tục cấu hình mới còn đối với cả biến đã có nhóm Binding rồi thì nhóm do nó khởi tạo sẽ bị xóa toàn bộ (Bởi cảm biến là thiết bị khởi tạo – Init, nên khi nó bị xóa ra khỏi nhóm thì mọi thiết bị khác cũng bị xóa theo) sau đó cảm biến lại về chế độ cấu hình nhóm Binding mới. Còn nếu muốn xóa riêng lẻ từng thiết bị ra khỏi nhóm Binding ta có thể thực hiện bước xóa trên từng thiết bị riêng lẻ (Xóa nhóm Binding công tắc cảm ứng, Xóa nhóm Binding module In Out).
Thay đổi thời gian độ trễ của cảm biến (Thao tác dưới thiết bị)
Tính từ lúc cảm biến phát hiện có chuyển động sau bao nhiêu lâu mà không phát hiện thêm có chuyển động nào khác thì cảm biến sẽ báo về là không có chuyển động. Ngoài ra người dùng có thể cài đặt linh hoạt hơn mức độ trễ (Từ 10 -> 3600 giây) thông qua chức năng cài đặt nâng cao trên App Lumi Life
Cài đặt tính năng nâng cao cho cảm biến (Thao tác trên App Lumi Life)
- Xoay mặt trước ngược chiều kim đồng hồ để mở sản phẩm.
- Lắp pin được cấp kèm vào khay đựng pin trên thiết bị.
- Lắp pin mới vào thiết bị
- NOTE: Trước khi lắp đặt hoàn thiện sản phẩm người dùng cần phải cho thiết bị hoàn thành việc gia nhập mạng trước đó.
- Cố định mặt sau lên vị trí lắp đặt
- Thiết bị thiết kế với 2 tùy chọn: cố định bằng băng dính 2 mặt hoặc cố định bằng vít nở.
- Lắp đặt hoàn thiện sản phẩm lên đúng vị trí:
Đặt mặt trước thiết bị sao cho các ngàm của mặt sau trùng với các rãnh ngàm của mặt trước, sau đó xoay mặt trước theo chiều cùng kim đồng hồ để các ngàm ăn khớp vào rãnh.
NOTE: Ngàm nhỏ ở mặt sau tương ứng với rãnh nhỏ ở mặt trước. Thiết bị được thiết kế chỉ 1 vị trí có thể xoay ăn khớp giữa mặt trước và mặt sau.
Lưu ý khi lắp đặt sản phẩm
- Lắp mặt trước sản phẩm -> Lắp đặt mặt cảm biến trước để hoàn thiện
- NOTE: Đây là thiết bị lắp ở trong nhà không khuyến khích lắp đặt, sử dụng ngoài trời
Phụ kiện che mắt cảm biến
- Sản phẩm sẽ được đóng gói kèm 2 phụ kiện mắt che cảm biến để có thể linh hoạt theo nhu cầu sử dụng của người dùng.
- Phụ kiện che mắt cảm biến
Vùng cảm ứng của thiết bị
Với khoảng cách trên, khi người sử dụng đi vào vùng cảm ứng của thiết bị, thiết bị sẽ cảm ứng tốt nhất. Nếu thiết bị không phát hiện người sử dụng trong vùng cảm ứng, hãy liên hệ với Đại lý mua hàng để được hỗ trợ tốt nhất
II. Bản dùng Nguồn 220VAC ~ 50Hz
1. Tổng quát
Mã sản phẩm: LM-MDZ/2.1 (bản dùng nguồn)
- Thiết bị cảm biến chuyển động của Lumi hoạt động bằng công nghệ cảm biến hồng ngoại.
- Thiết bị được sử dụng để kích hoạt các thiết bị khác trong hệ thống, thông qua bộ điều khiển trung tâm.
2. Thông số kỹ thuật
| Nguồn cấp | Bản chạy nguồn AC: 220V AC ~ 50Hz |
| Nhiệt độ hoạt động | 0℃ – 50℃ |
| Truyền thông | BLE |
| Công suất phát BLE | 10 dbm |
| Góc phát hiện chuyển động | Góc 1: 92⁰ |
| Góc 2: 102⁰ | |
| Dải đo ánh sáng | 0 – 10000 lux |
| Kích thước (Φ x C) | 70 x 27 mm |
| Khối lượng | 40 gram |
3. Lắp đặt thiết bị
Bước 1: Cấp nguồn thiết bị.
- Lắp pin cho cảm biến sử dụng nguồn pin:
- Xoay mặt trước ngược chiều kim đồng hồ để mở sản phẩm.
- Lắp pin được cấp kèm vào khay đựng pin trên thiết bị.
- Cấp nguồn cho cảm biến sử dụng nguồn điện 220V AC:
- Xoay mặt trước ngược chiều kim đồng hồ để mở sản phẩm.
Lưu ý:
Đối với lắp cảm biến trên trần thạch cao dùng nguồn người dùng khoét lỗ lắp đặt nguồn hợp lí để lắp đặt được cảm biến.
Bước 2: Lắp đặt thiết bị lên vị trí.
Lưu ý:
Trước khi lắp đặt hoàn thiện sản phẩm người dùng cần phải cho thiết bị hoàn thành việc gia nhập mạng trước đó.
- Cố định mặt sau lên vị trí lắp đặt:
- Lắp đặt hoàn thiện sản phẩm lên đúng vị trí
Lưu ý:
- Ngàm nhỏ ở mặt sau tương ứng với rãnh nhỏ ở mặt trước. Thiết bị được thiết kế chỉ 1 vị trí có thể xoay ăn khớp giữa mặt trước và mặt sau.
- Đặc biệt đây là thiết bị lắp ở trong nhà khuyến cáo không sử dụng ở ngoài trời.
2. Sử dụng thiết bị
2.1. Phát hiện chuyển động
- Thiết bị phát hiện chuyển động khi có người di chuyển trong vùng cảm ứng và thông báo về bộ điều khiển trung tâm.
- Phát hiện chuyển động: Đèn chỉ thị sáng xanh, nháy nhanh 2 lần.
- Nếu không có tín hiệu chuyển động: Đèn chỉ thị nháy xanh theo chu kỳ 2s/1 lần.
2.2. Góc quét chuyển động của cảm biến
Vùng phát hiện chuyển động của cảm biến:
- Vùng phát hiện chuyển động góc 1
- Vùng phát hiện chuyển động góc 2
2.3. Phụ kiện che mắt cảm biến
Từ tháng 6/2020 cảm biến chuyển động được thiết kế theo mẫu mới có thể gắn thêm phụ kiện để giảm bớt góc quét chuyển động của cảm biến.
2.4. Lựa chọn mức thời gian trễ
- Thời gian trễ là khoảng thời gian tính từ khi cảm biến bắt đầu không phát hiện thấy chuyển động đến thời điểm cảm biến xác nhận trạng thái và gửi tín hiệu về HC.
- Cảm biến chuyển động có 3 mức thời gian trễ: 30s, 120s, 300s.
- Mặc định ban đầu là 30s.
- Người dùng có thể thay đổi các mức thời gian trễ bằng cách nhấn đúp (2 lần liên tiếp) nút config trên mạch cảm biến để chuyển đổi các mức thời gian trễ được miêu tẳ như bảng dưới.
| Ấn đúp nút Config lần 1 | Đèn chỉ thị sáng xanh | Thời gian trễ 30s |
| Ấn đúp nút Config lần 2 | Đèn chỉ thị sáng đỏ | Thời gian trễ 120s |
| Ấn đúp nút Config lần 3 | Đèn chỉ thị sáng hồng | Thời gian trễ 300s |
2.5. Cảm biến nhiệt độ, độ ẩm và ánh sáng
- Cảm biến ánh sáng và cảm biến nhiệt độ, độ ẩm của thiết bị giúp thiết bị đo lường được điều kiện thực tế và sự thay đổi của môi trường xung quanh vị trí lắp đặt cảm biến để thông báo tới người sử dụng. Các chỉ số môi trường được hiển thị ở ứng dụng trên điện thoại.
- Chỉ số môi trường về ánh sáng nhiệt độ, độ ẩm của thiết bị cũng có thể dùng làm điều kiện để cài đặt các chế độ Rule tự động tùy theo mục đích người dùng.
Lưu ý:
Các thông số môi trường cảm biến sẽ không cập nhật thường xuyên.
| Thông số | Ánh sáng | Nhiệt độ | Độ ẩm |
| Thời gian đo | 2.5 phút/lần | 5 phút /lần | 5 phút /lần |
| Ngưỡng thay đổi | ≥ 30 lux | ≥ 1⁰C | ≥ 5% |
| Thời gian gửi định kỳ | 30 phút/lần | 30 phút/lần | 30 phút/lần |
| Cập nhật khi cảm biến chuyển động thay đổi trạng thái | Cập nhật khi có sự thay đổi giá trị | Không | Không |
3. Cài đặt thiết bị trên ứng dụng Lumi Life
3.1. Cho thiết bị gia nhập mạng
- Để cài đặt thiết bị cảm biến chuyển động bằng ứng dụng trên điện thoại người dùng cần có bộ điều khiển trung tâm HC và đã tạo nhà trên hệ thống.
- Bước 1: Người dùng đăng nhập vào app Lumi Life => chọn cài đặt => chọn cài đặt thiết bị => chọn HC => BLE => cho thiết bị gia nhập mạng.
- Bước 2: Gia nhập mạng cảm biến chuyển động. Ấn giữ nút Config trong 1s khi đèn chỉ thị nháy xanh 2 lần thì thả tay => Theo dõi trạng thái đèn chỉ thị để kiểm tra tình trạng gia nhập mạng của thiết bị (trong khoảng 40 giây) => Khi thiết bị gia nhập mạng thành công đèn chỉ thị nháy hồng 3 lần.
- Thiết bị gia nhập mạng không thành công đèn chỉ thị sẽ nháy đỏ 3 lần, khi đó người dùng thực hiện reset thiết bị, sau đó thực hiện gia nhập lại thiết bị như trên.
- Lưu ý: Thiết bị cảm biến chuyển động khi gia nhập mạng sẽ có 5 enpoint hiển thị trên ứng dụng: cảm biến chuyển động, cảm biến ánh sáng, cảm biến nhiệt độ, cảm biến độ ẩm, mức pin.
(Chi tiết xem cài đặt thiết bị)
3.2. Trạng thái thiết bị
- Sau khi gia nhập mạng thành công, người dùng đặt tên thiết bị cho vào phòng.
- Trong giao diện phòng người dùng chuyển sang tab hiển thị cảm biến để xem trạng thái của cảm biến.
3.3. Cài đặt rule tự động
- Đối với cảm biến chuyển động người dùng có thể cài đặt Rule tự động bật/tắt thiết bị khác trong nhà hoặc cài đặt các Rule tự động khác theo ý muốn.
- Đầu vào của Rule là cảm biến chuyển động, đầu ra là thiết bị mà người dùng muốn điều khiển bằng cảm biến.
- Người dùng chọn trạng thái thiết bị đầu vào và thiết bị đầu ra phù hợp với nhu cầu sử dụng.
(Chi tiết xem hướng dẫn cài đặt rule).
3.4. Reset thiết bị
- Nhấn giữ nút Config trong 5s cho đến khi đèn chỉ thị sáng hồng thì thả tay.
- Đèn chỉ thị nháy hồng 3 lần theo chu kì 1 giây/ lần, thiết bị rời mạng thành công quay lại trạng thái ban đầu.
4. Bộ sản phẩm đóng gói
Loại cảm biến sử dụng nguồn 220V AC
Hộp đóng gói sản phẩm bao gồm:
- 1 thiết bị cảm biến chuyển động
- 1 bộ hướng dẫn sử dụng
- 1 bộ adapter
- 1 bộ ốc vít lắp đặt
